先上一张最终的效果图。
简述展开目录
最近一直在琢磨这新买的树莓派 3B 有什么用途,后来想到有人用 Go Pro 拍过延时摄影。看到我手里的树莓派和 NoIR 摄像头,我想我干脆也试试水好了。于是便有了上图。周六(2017.12.16)下午想到这个主意并开始实施,到今天(2017.12.17)下午,再写下此文时星轨图已经渲染好,视频还正在渲染中。
设备展开目录

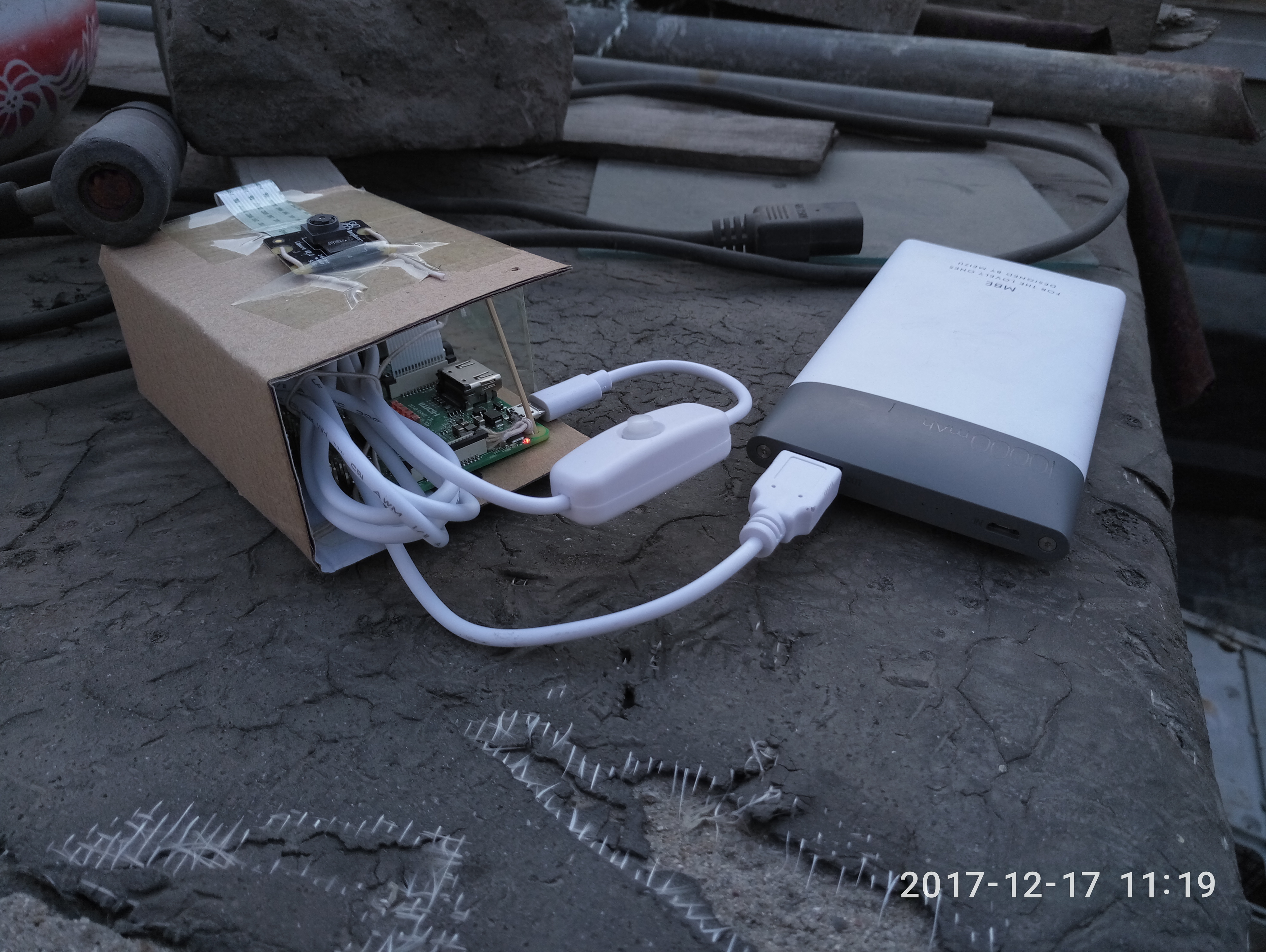

这次使用了新买的树莓派 3B 和官方的 NoIR 摄像头,软件使用了 lite 版的系统,该版本省去了好多不必要的零件,比如桌面环境什么的,目的就是为了节省功耗。同时我设置了 1050MHz 的超频,以方便在拍摄进行中回传数据不会卡顿。由于是在外面,所以供电由我的移动电源来做,容量是一万毫安。表现还不错,从昨晚八点到早上 4 点,一共 8 个小时的拍摄外加等我起床以及回传数据的时间,一共是 13 个小时,在我回收装置时充电宝还剩下最后一格电(一共四格),若不是因为天冷,我觉得应该还能剩下更多一些。
超频之后的首要问题就是散热。然而这北京的夜里虽赶不上漠河那么冷,但是在这里冬将军的原力也是很厉害的。就算是 wifi 全负载、摄像头进行拍摄、同时进行文件传输,长时间如此温度也只有 21 摄氏度,而平时只进行拍摄时的温度更是低到了 16 摄氏度。

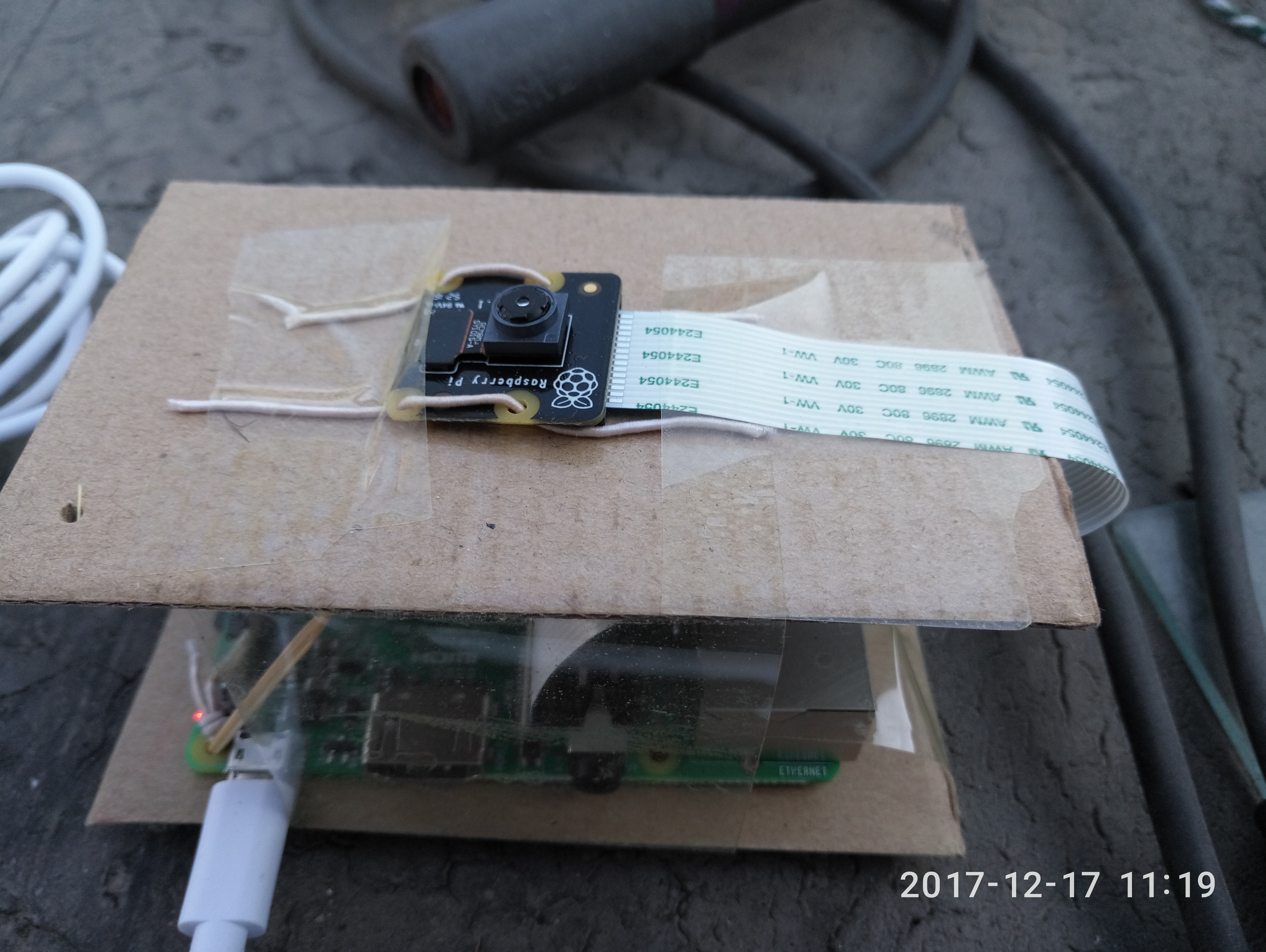

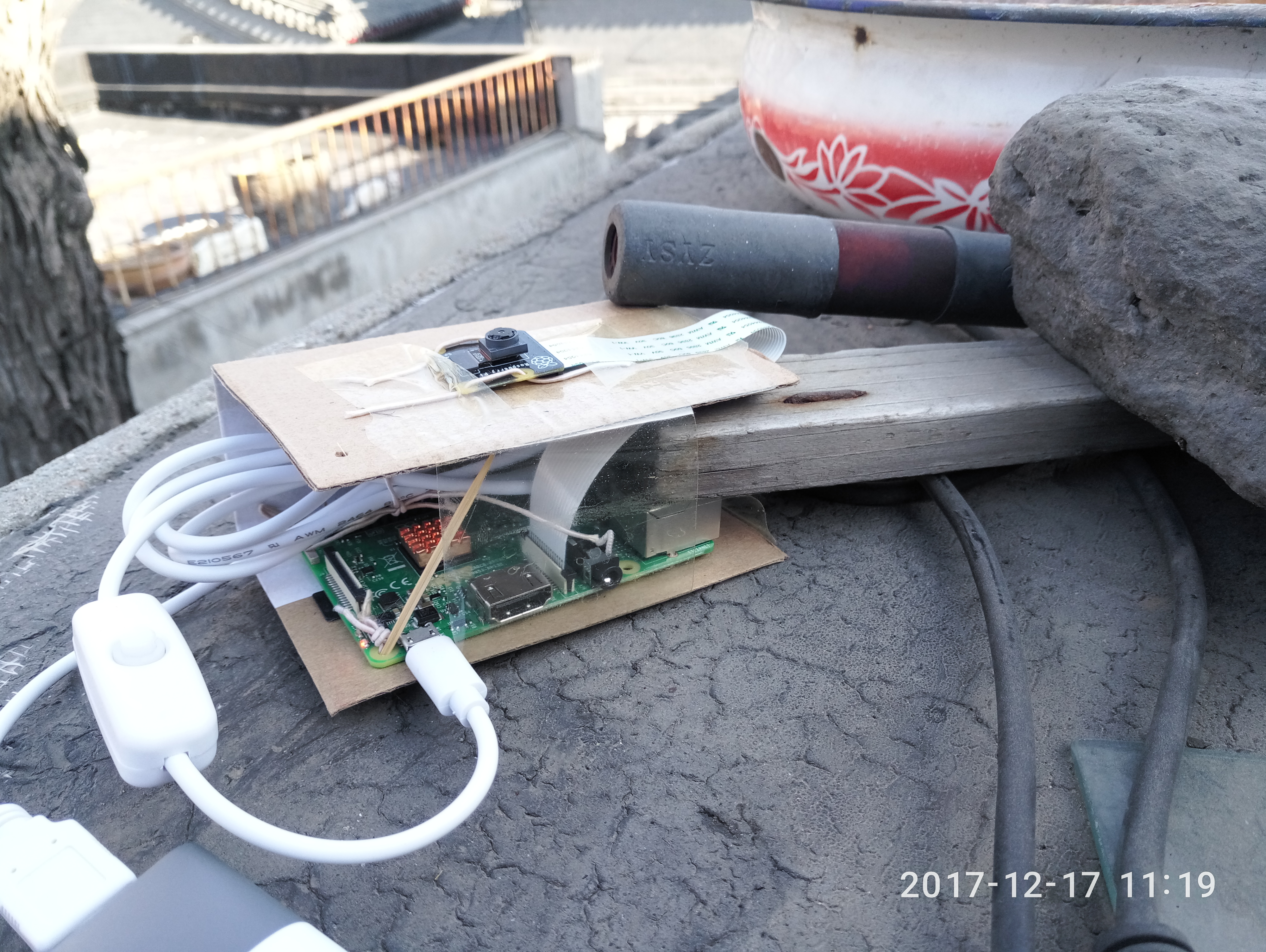

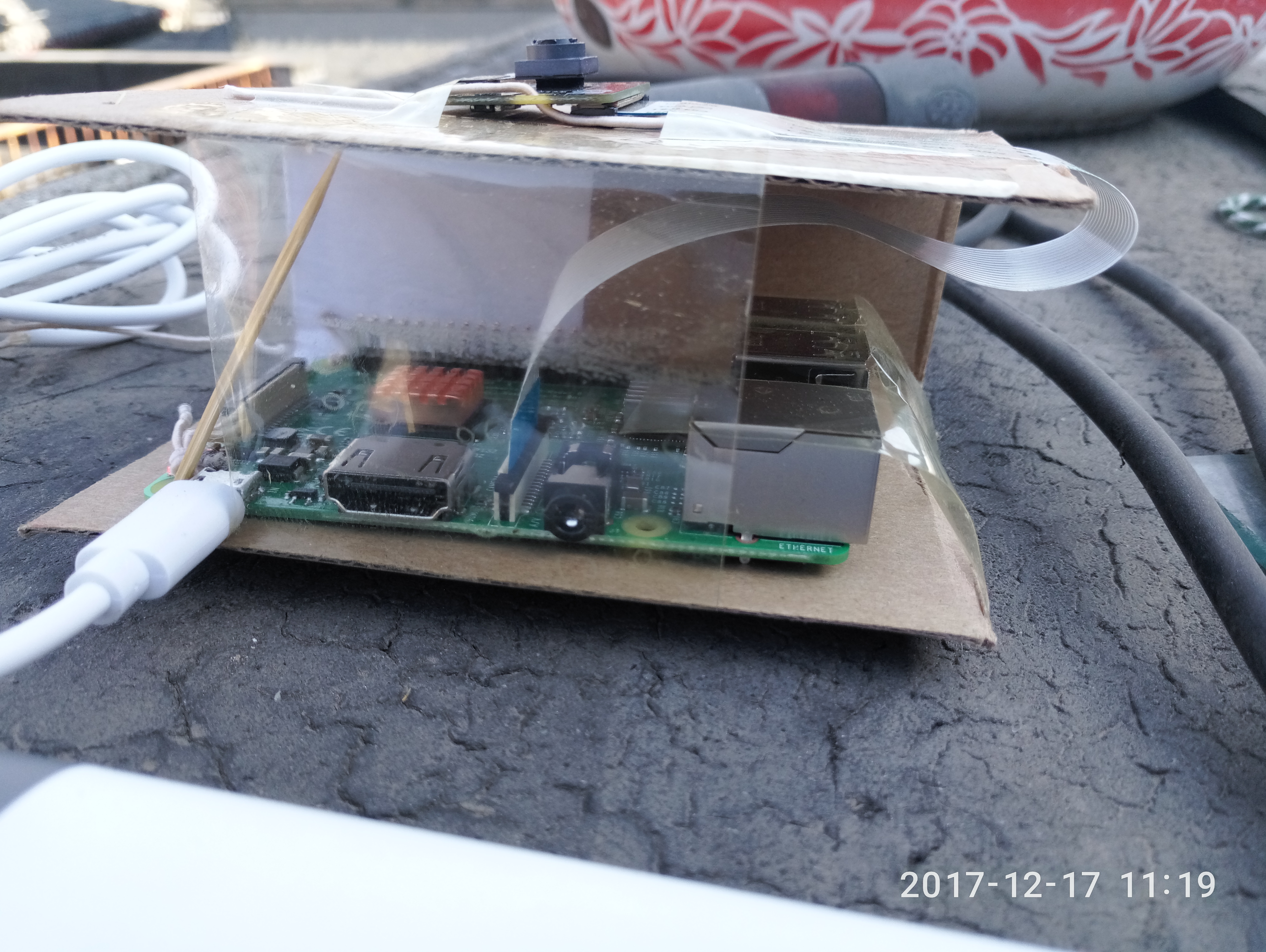

最后放一个我用了十分钟制作的一个简易盒子。
拍摄展开目录
关于拍摄,我使用了官方提供的 raspistill
工具。完整命令如下:
- raspistill -bm -tl 800 -v -set -t 28800000 -r -q 100 -ISO 125 -ex verylong -awb off -awbg 1,1 -ss 9000000 -o %06d.jpg
其含义是在接下来的 8 小时(28800000ms),每拍摄一张相片后停顿 0.8s(800ms),曝光时间 9s(9000000μs),保存的文件名是帧数,格式为 jpeg。
关于调焦距,起初按照网上说的直接拧到无限远,这样是不行的,需要按照实际情况往回收一收才行。
后期处理展开目录
经过 8 小时的拍摄,筛选后一共得到了 1026 张照片。
渲染静态星轨展开目录
这里使用了 Startrails 软件进行制作。然后使用 Photoshop 调色,基本上就是只调整的白平衡,并没有动亮度。使用了 Photoshop 的 Camera Raw 滤镜,通过白平衡取色选中了中间那个偏黄的星轨之后就万事大吉了。
使用 Photoshop 制作展开目录
通过 Photoshop 制作的话,对于电脑有些许考验,我是没成功。我的双路 E5 工作站使用了 3 个小时打开了全部的一千多张照片,随后又耗费了 3 个小时通过运算取了这些照片的最大值,而最终的文件大小,必须以 psb 大型文档格式保存,总大小 156GB。而效果与上述 Startrails 软件制作的效果无太大差异。所以,杀鸡焉用牛刀呢。

【歪门邪道】使用树莓派拍摄延时摄影(星轨) 由 天空 Blond 采用 知识共享 署名 - 非商业性使用 - 相同方式共享 4.0 国际 许可协议进行许可。
本许可协议授权之外的使用权限可以从 https://skyblond.info/about.html 处获得。
